[Revit] Print 현재 보고 있는 VIew 인쇄?!_ Revit print Range

현재 뷰에서 줌인 또는 줌 아웃해서 보여지는 현 화면을 출력해서

갑자기 보여줘야 할 때가 있습니다.



그럴때 마다 일일이 크롭을 설정해서 출력하는건 번거롭기 때문에
체크만 해주면 뷰 범위를 정해서 출력이 가능합니다.

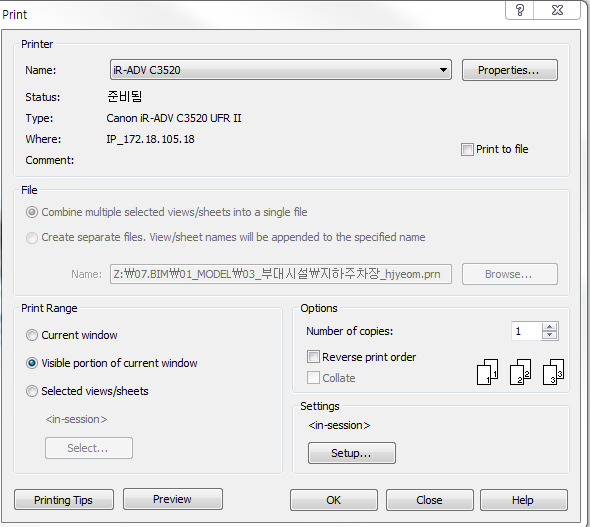

Print Range

Current window

revit Print_Current window

선택한 뷰의 zoom all 한 상태가 출력이 되어집니다
아무리 윈도우 뷰 상에서 줌인 아웃을 해서 그부분을 출력 하려고 해도

Current window를 체크했다면 선택한 뷰에서의 Zoom all 상태의 화면이 나옵니다.



ex.



Visible Portion of currnet window

현재 보여지고 있는 윈도우 화면을 출력하겠다는 체크 입니다.

캐드에서 윈도우 영역을 체크해서 출력하는거와 같은 거라고 보시면 이해가 쉬우실 겁니다.

특정 부분만 장비에 연결되는 부분등등 급하게 특정 상세도 요청이 있을 때 사용 하곤 합니다.



Selected views/sheets

일종의 시트나 뷰를 잡아놓고 한꺼번에 멀티로 출력할 때 사용합니다.

레빗으로 도면화 작업을 한후 시트를 한꺼번에 출력할 때 사용하거나

뷰를 잡아놓고 이슈사항들을 보여달라고 할 때 한꺼번에 출력하는 용도 등으로 활용하고 있습니다.



Session을 활용하여 선택한 사항들을 저장해놓고
필요한 상황에 따라 선택그룹 (session)을 바꿔 가면서 출력하면 도움이 된답니다.
